概述
CPR-E系列控制用于采集各种型号的4~20mA或RS485变送器信号的收集器和控制器。他能与所有CPR-G系列气检测探头配接，并根据不同气体的测量范围设定不同的量程，分辨率也可以根据实际情况选择，报警设定根据标准设定，或按实际情况自行设定。其安装方便、操作简单、易学易用、稳定可靠。
特点
真彩TFT液晶屏显示，同时显示所有测量值
数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面
外观新颖，显示屏及键盘为内嵌式，安全可靠
采用微电脑技术及芯片，操作简便U盘存储
工作状态稳定，抗干扰能力强
通用性强，输入为标准(4~20)mA信号
声光报警，开关控制信号输出
技术指标：
电 源：AC220V；
接入信号：DC4~20mA二线制，三线制；
接入通道：由用户任意定；单显方式或巡检方式
报 警 点：全量程任意点可设定，并可以设定高限报警或低限报警；
通 讯：带RS232或RS485通讯接口，可实现与上位机的通讯
重 量：小于4kg；
安装方式：壁挂式。
工作环境：-5~+50℃，湿度小于90%RH。
报 警
每个通道可设定4个报警点，在各个画面均有H(上限)，L(下限)报警点的状态标志，HH(上上限)，LL(下下限)报警点的显示可以在总貌画面下察看，并可以察看输出继电器的状态
报警的相关参数包括报警设定值，报警回差, 报警延时，对应的输出继电器
报警组态的设定在主菜单的报警组态画面中进行操作。
画面显示模式

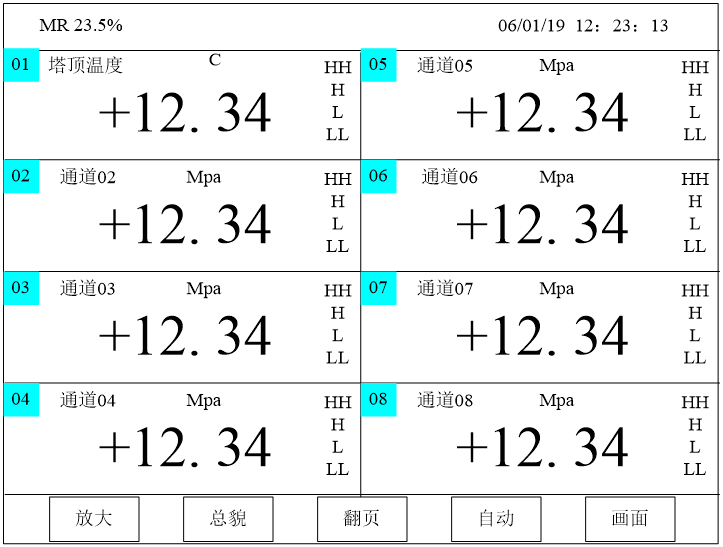

数字显示

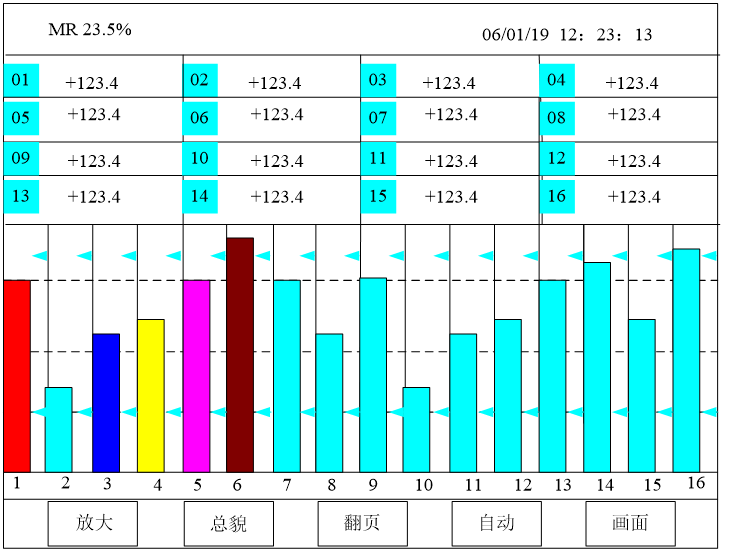

棒图显示画面

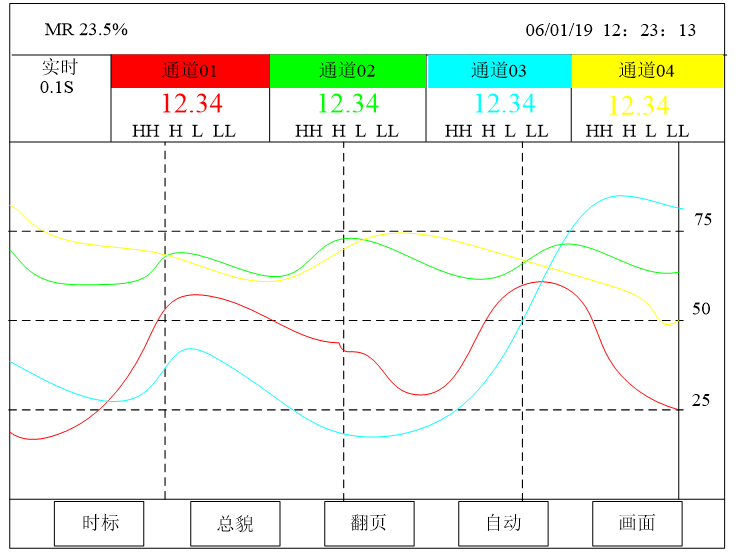

曲线显示画面
故障分析及排除
信号采集器采用了先进的生产工艺，出厂前进行了严格的测试，大大提高了仪表的可靠性。常见的故障一般是操作或参数设置不当引起的。若发现无法处理的故障，请记录故障现象并及时通知当地代理经销商或者和我们联系。以下是在日常应用中的几个常见故障：
|
故障现象 |
原因分析 |
处理措施 |
|
仪表通电不工作 无显示 |
1. 电源线接触不良 2．显示屏的连接线松脱 3。显示对比度设置错 |
检查电源接头 检查内部线缆 调整对比度 |
|
信号显示与实际不符 |
1. 组态中信号设定有误 2. 信号接线错误 |
1. 检查组态 2. 检查信号线 |
|
报警输出不正常 |
1. 报警极限设置错误 2. 报警点被其它通道共享 |
1. 重新设定极限值 2. 取消其它报警点 |
|
流量累积不正确 |
累积参数设置不正确 |
重新设置参数 |
仪器主机，说明书，合格证。
|
规格型号 |
接入通道数 |
|
CPR-E |
可以接入8-20个气体检测探头 |
